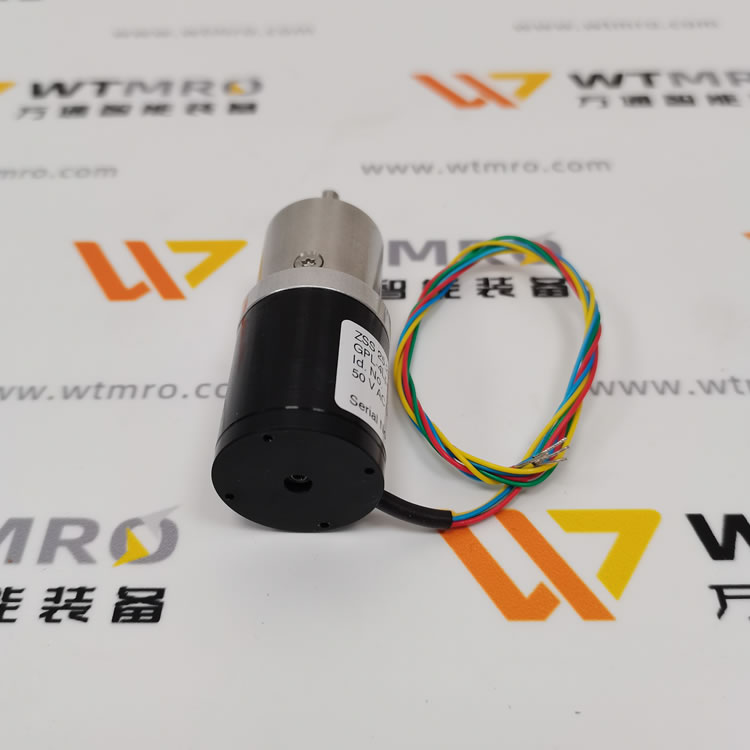

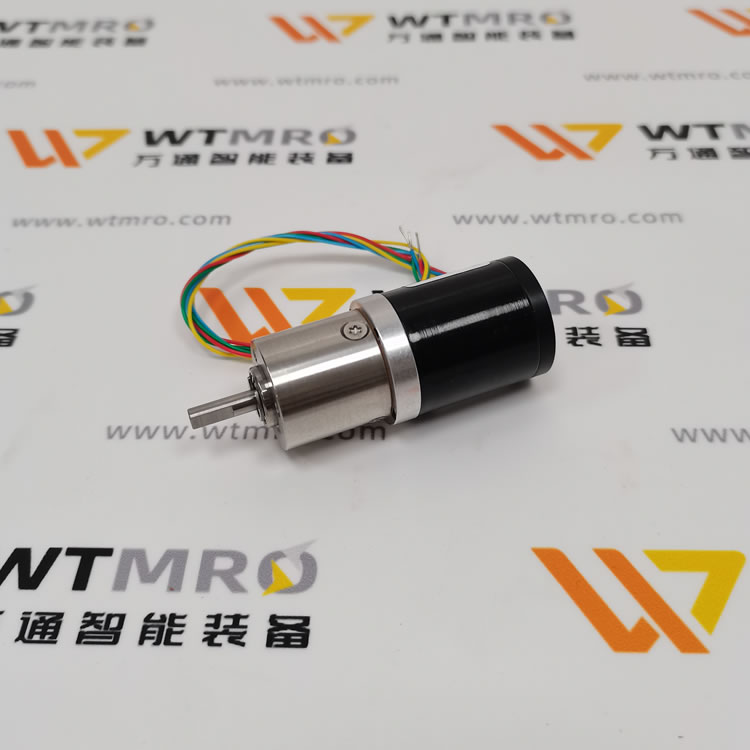

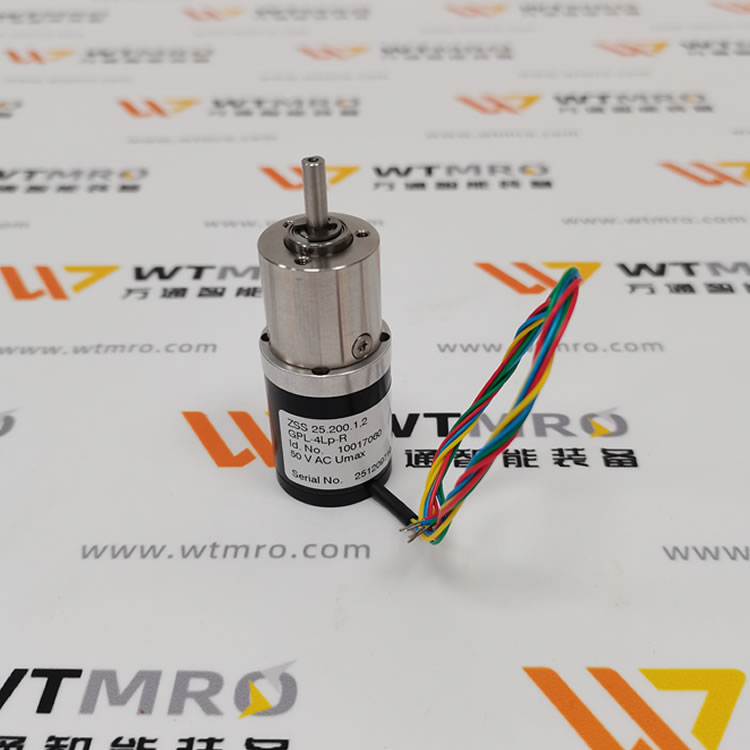

ZSS 25.200.1.2 規格參數

1. 基本型號信息

型號：ZSS 25.200.1.2

系列：ZSS 兩相混合式步進電機

步數：200步（步距角 1.8°）

連接方式：標準為 8 線制，可選 4、5、6 線連接

2. 電氣特性

額定電流：1.2 A（雙極并聯連接，全步運行）

每相電阻：0.75 Ω

每相電感：0.4 mH

額定電壓：26 V

最大電源電壓（中間電路）：70 V DC

絕緣等級：F（依據 VDE 0530）

測試電壓：700 V（1 分鐘，適用于 ZSS 19–52）

3. 機械特性

保持扭矩：25 mNm（雙極并聯連接，兩相通額定電流）

定位扭矩：2.2 mNm

轉子慣量：0.006 kg·cm2

徑向負載（軸中心）：5 N

軸向負載：5 N

質量：0.11 kg

防護等級：IP 40（自由線端）

4. 溫度與環境

允許環境溫度：-30°C 至 +80°C（無霜）

絕緣等級：F
