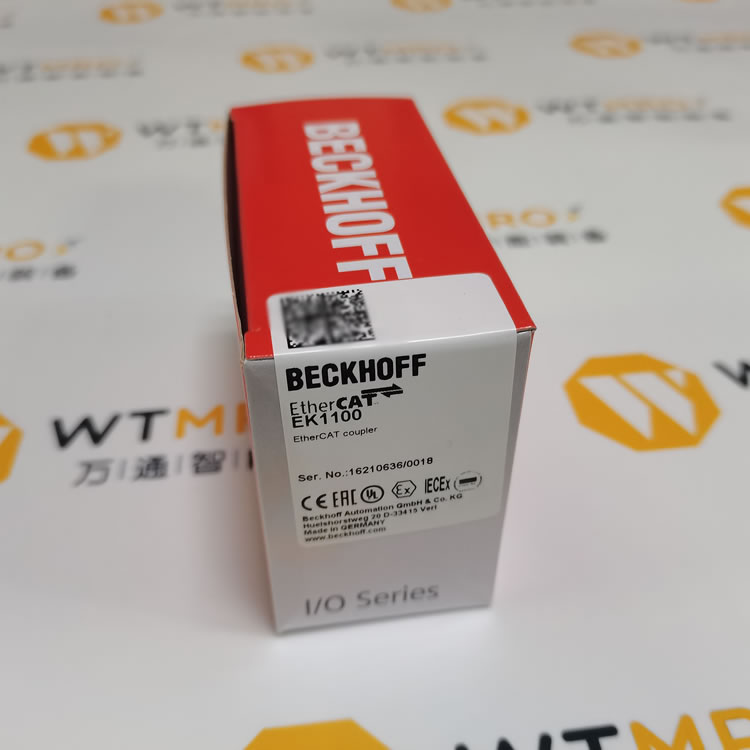

德國 BECKHOFF/倍福 耦合器EK1100

EK1100耦合器連接EtherCAT和EtherCAT終端（ELxxxx）。一個站點包括一個EK1100耦合器、任意數量的EtherCAT終端和一個總線終端。耦合器將通過的報文從以太網100BASE-TX轉換為E-bus信號表示。

耦合器通過上層以太網接口連接到網絡。較低的RJ45插座可用于連接同一串中的其他以太網設備。在EtherCAT網絡中，EK1100耦合器可安裝在以太網信號傳輸部分（100BASE-TX）中的任何位置，除非直接安裝在交換機上。連接器EK9000和EK1000適合安裝在開關處。

EtherCAT系統內的任務將EtherCAT終端（ELxxxx）耦合到100BASE-TX EtherCAT網絡

數據傳輸介質以太網/EtherCAT電纜（最小Cat。5） ，屏蔽

站間距離最大100米（100BASE-TX）

EtherCAT終端數量高達65534

以太貓協議

延遲約1μs

數據傳輸速率100 Mbit/s

不需要配置

總線接口2 x RJ45

24 V直流電源（-15%/+20%）

來自US 70 mA+的電流消耗（∑E總線電流/4）

升負荷電流消耗

電源E-總線2000毫安

電源觸點最大24 V直流電/最大10 A

電氣隔離500 V（電源觸點/電源電壓/以太網）

工作/儲存溫度-25…+60°C/-40…+85°C

相對濕度95%，無冷凝

抗振動/沖擊性能符合EN 60068-2-6/EN 60068-2-27

EMC抗擾度/發射符合EN 61000-6-2/EN 61000-6-4

保護。等級/安裝位置IP 20/可變

認證/標志CE、UL、ATEX、IECEx

Ex標記II 3 G Ex nA IIC T4 Gc

Ex nA IIC T4氣相色譜儀

Ex tc IIIC T135°C直流電
